 من منتديات شركة سيمنس (( سؤال وجواب ))

استعرض الموضوع السابق استعرض الموضوع التالي اذهب الى الأسفل
انتقل الى الصفحة : الصفحة السابقة  1, 2, 3 ... 10 ... 18  الصفحة التالية
كاتب الموضوعرسالة
PLCMan
Admin


عدد الرسائل : 12306
العمر : 47
العمل/الترفيه : Maintenance manager
تاريخ التسجيل : 02/03/2008

مُساهمةموضوع: رد: من منتديات شركة سيمنس (( سؤال وجواب ))   الخميس 10 ديسمبر 2009 - 15:09



السؤال :

Do anybody had done S7 Programming with C or C++ Language ?
Give me reference where I can get the Info............


والمعنى : هل قام أحدكم باستخدام البرمجة باستخدام لغة السي أو السي ++ ، برجاء إعطائي أين أجد المعلومة ؟


وكانت الإجابة :

I know two alternatives:

1 – Use M7
but is not more available
see Update http://support.automation.siemens.com/WW/view/en/14044569

2 – Use a PC + C program + WinAC - only as input / output interface

والمعنى :

هناك خيارين أعرفهما :
1- استخدم الإصدار M7 ولكنه لم يعد متاحا ويرجى الاطلاع على التحديث في الرابط المشار إليه فيما يلي
http://support.automation.siemens.com/WW/view/en/14044569

2- استخدم جهاز حاسب آلي بالإضافة إلى لغة السي وبرنامج WinAC فقط كوسيط للمدخلات والمخرجات


وكانت هناك إجابة ثانية تقول :

For programming an S7 controller you can't use C or C++ directly.

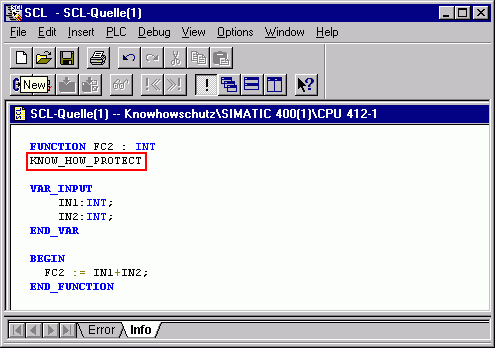

You can use the programming language S7-SCL, which is an high-level programming language for S7 controllers (similar to PASCAL). S7-SCL can be used for all nearly S7 controllers.

The other way (mentioned above) is to use WinAC (a software S7 controller, which is running on a PC) together with WinAC ODK. Have a look at the A&D Mall (https://mall.automation.siemens.com/) for a detailled description of WinAC ODK.

Here is an example for using the WinAC ODK:
: http://support.automation.siemens.com/WW/view/en/21572937Linking Windows Applications to WinAC RTX with WinAC ODK


والمعنى :

بأنك لا يمكن البرمجة مباشرة باستخدام لغة السي للتعامل مع S7

ويمكنك استخدام لغة البرمجة S7-SCL وهي من لغات البرمجة العليا وهي شبيهة بلغاة الباسكال ويمكن استخدامها تقريبا مع كل أنواع CPU-S7

الطريقة الأخر هي كما تم الإشارة في الإجابة السابقة باستخدام تركيبة البرامج WinAC وجهاز PC ويمكنك زيارة الموقع التالي للتعرف أكثر على برنامج WinAC ODK وإليك الرابط

https://mall.automation.siemens.com

وإليك الرابط التالي والذي يحتوي على مثال للتعامل مع WinAC ODK

http://support.automation.siemens.com/WW/view/en/21572937


وكانت هناك إجابة ثالثة :

Is easier to program in ladder.
I learned in one week. Know this OB 1 is your function main, Ob100 is the restart function, OB 35 is your cyclic function. OB82 is your hardware interrupt;
Procedures is your FC;
Functions is your FB associated to your DB (declaration of variables);
Then rock on.


والمعنى :

من الأفضل أن تبرمج باستخدام النظام السلمي Ladder
لقد تعلمت خلال أسبوع وأعلم أن OB1 هو الدالة الرئيسية وأن OB100 يستخدم في حالة عمل إعادة تشغيل وأن OB35 هو للعمليات الدورية وأن OB82 يعمل في حالة حدوث خطأ للمكونات
ويتم كتابة البرنامج في الدوال FC وكذلك في الدوال المصحوبة بالبيانات FB,DB
وهكذا


_________________


أبـوروان
الرجوع الى أعلى الصفحة اذهب الى الأسفل
معاينة صفحة البيانات الشخصي للعضو http://hassanheha.forumn.org
PLCMan
Admin


عدد الرسائل : 12306
العمر : 47
العمل/الترفيه : Maintenance manager
تاريخ التسجيل : 02/03/2008

مُساهمةموضوع: رد: من منتديات شركة سيمنس (( سؤال وجواب ))   الجمعة 11 ديسمبر 2009 - 13:58



السؤال :

I have a module FM 350-1.I don't know "Programming the FM 350-1 without FCs" in FM 350-1 Function Module
Can you help me? thanks a lot


والمعنى :

عندي موديول FM 350-1 ولا أعرف كيفية برمجته بدون FC's في الموديول نفسه FM 350-1
هل يمكن مساعدتي ؟ شكرا جزيلا


وكانت الإجابة :

Together with the FM configuration package there will be installed some examples

سوف تجد مع مجموعة ضبط الموديول كيفية التثبيت مع أمثلة

وكانت هناك إجابة أخرى :


You can start with SIMATIC FM 350-1 First Steps in Commissioning

http://support.automation.siemens.com/WW/llisapi.dll/csfetch/2746047/get3501_e.pdf

Follow instruction from this manual you'll need from Configuration Package for FM 350-1 and FM 450-1 Counter Modules

http://support.automation.siemens.com/WW/llisapi.dll/csfetch/28291262/FMx50-1_V601.exe
http://support.automation.siemens.com/WW/llisapi.dll/csfetch/28291262/FMx50-1_V60.exe
http://support.automation.siemens.com/WW/llisapi.dll/csfetch/28291262/FMx50-1_V51.exe
http://support.automation.siemens.com/WW/llisapi.dll/csfetch/28291262/FMx50-1_V50.exe

After installing and connecting the sensor, you need only to create logic in Step7
Perhaps this manual also is usefull SIMATIC FM 350-1 Function Module

http://support.automation.siemens.com/WW/llisapi.dll/csfetch/1086726/s7300_fm350_1_manual_en_en-US.pdf


والمعنى :
يمكنك البدء بكتالوج الخطوات الأولى لضبط الموديول Fm350-1 على الرابط التالي

http://support.automation.siemens.com/WW/llisapi.dll/csfetch/2746047/get3501_e.pdf

وباتباع التعليمات فقد تحتاج أي من الإصدارات الآتية من البرامج لعمليات الضبط

http://support.automation.siemens.com/WW/llisapi.dll/csfetch/28291262/FMx50-1_V601.exe
http://support.automation.siemens.com/WW/llisapi.dll/csfetch/28291262/FMx50-1_V60.exe
http://support.automation.siemens.com/WW/llisapi.dll/csfetch/28291262/FMx50-1_V51.exe
http://support.automation.siemens.com/WW/llisapi.dll/csfetch/28291262/FMx50-1_V50.exe

وبعد توصيل وتثبيت الحساس يلزمك فقد استخدام الأمر داخل البرنامج ويمكن أن يفيد الإصدار التالي في ذلك :

http://support.automation.siemens.com/WW/llisapi.dll/csfetch/1086726/s7300_fm350_1_manual_en_en-US.pdf


_________________


أبـوروان
الرجوع الى أعلى الصفحة اذهب الى الأسفل
معاينة صفحة البيانات الشخصي للعضو http://hassanheha.forumn.org
metwally.mustafa
فريق أول
فريق أول


عدد الرسائل : 4211
العمر : 30
الموقع : Egypt
العمل/الترفيه : automation engineer
تاريخ التسجيل : 12/01/2009

مُساهمةموضوع: رد: من منتديات شركة سيمنس (( سؤال وجواب ))   الجمعة 11 ديسمبر 2009 - 23:07

جزاك الله كل خير

_________________
I am so far behind, I think i am first
الرجوع الى أعلى الصفحة اذهب الى الأسفل
معاينة صفحة البيانات الشخصي للعضو
PLCMan
Admin


عدد الرسائل : 12306
العمر : 47
العمل/الترفيه : Maintenance manager
تاريخ التسجيل : 02/03/2008

مُساهمةموضوع: رد: من منتديات شركة سيمنس (( سؤال وجواب ))   السبت 12 ديسمبر 2009 - 14:08



السؤال :

What is difference between ET200S and ET200L


والمعنى :

مالفرق بين ET200S , ET200L

وكانت الإجابة الأولى :

The following brochure from Siemens A&D explains the different families of ET 200 compact slaves available
https://www.automation.siemens.com/salesmaterial-as/brochure/en/brochure_simatic-et200_en.pdf
Hope this helps



والمعنى :
المنشور الآتي من سيمنس يشرح الفارق بين عائلات ET200 المضغوطة التابعة المتاحة

https://www.automation.siemens.com/salesmaterial-as/brochure/en/brochure_simatic-et200_en.pdf

وأتمنى أن يساعد هذا


وكانت الإجابة الثانية :

ET200L
ET 200L is a small, compact I/O device with degree of protection IP20.

The ET 200L is mainly used for applications in the low-end performance range which require few inputs/outputs as well as for applications where space is limited.

The ET 200L is a passive node (slave) on PROFIBUS DP with transmission rates up to 1.5 Mbit/s.


ET 200S

The SIMATIC ET 200S is a distributed I/O system to IP 20 degree of protection. It comprises:
Interface module with PROFIBUS (alternatively with integral CPU) or PROFInet interface
Input/output modules
Technology modules
Frequency converters and motor starters for three-phase loads

Its extensive module spectrum and system-wide handling of configuring, installing and programming tasks make the ET 200S well-suited as a universal I/O system.

The discretely modular design ensures fast and optimum adaptation to system requirements:
No need to keep spares
No superfluous channels

Even when requirements change frequently, replacement or combining of different I/O modules can noticeably reduce setting-up times.

With a data signaling rate of up to 12 Mbit/s on the PROFIBUS DP and extremely powerful internal data transport capabilities, the ET 200S is also eminently suitable for extremely time-critical applications.

Two different versions are available for integrating safety technology with ET 200S.
With conventional wiring, SIGUARD components achieve Safety Category 4 according to EN 954-1 with motor starter applications
PROFIsafe components replace the wiring-based safety logic with a freely-programmable controller. This has the following advantages for the customer:
programming in the familiar STEP 7 programming environment in the LAD and FBD languages;
no separate tool is required for programming or configuration
the safety program executes in the same controller as the standard program;
a separate controller is not required
safety-related data can be transferred over the same fieldbus cable as standard data;
no additional wiring of the safety-related inputs and outputs is necessary
safety-related inputs and outputs can be combined with standard inputs and outputs within a DP station;
no additional safety-related DP nodes (stations) are necessary

The design of the ET 200S allows it to be used in areas subject to increased mechanical stress.

The system characteristics meet high plant availability requirements


والمعنى :

وحدات ET200L :
هي وحدات إدخال وإخراج صغيرة مضغوطة من النوع التوزيعي ولها درجة حماية IP20
وتستخدم غالبا في المناطق الطرفية في العمليات والتي تتطلب عدد محدود من المدخلات والمخرجات وتكون المساحة المتاحة للعناصر محدودة للغاية
وهي وحدات فعالة تابعة مع نظام PROFIBUS وتعمل على سرعة نقل بيانات حتى 1.5Mbits/s

وحدات ET200S
وهي وحدات إدخال وإخراج توزيعية لها درجة حماية IP20
ولها من المواصفات :
- تتصل باستخدام Profibus
- وحدات إدخال وإخراج
- وهي وحدات تكنولوجية أي لها وظائف خاصة أيضا
- تستخدم كمشغلات لدرايفات AC,DC تشغيل/إيقاف

لها من صفات التوزيع والانتشار ما يسمح بأن تكون نظام عام وشامل

نظام الأجزاء ( الموديول ) يعطي إمكانية التوظيف المثالي للأجزاء فيقلل قطع الغيار وكذلك الزيادة في الاستخدام

حتى في حالة تغير المتطلبات فإن سهولة التغيير وقصر وقت التغيير ميزة كبيرة فيها

كذلك سرعة التعامل والاتصال معها بالإضافة إلى سهولة البرمجة مع النظام بكل أشكاله


_________________


أبـوروان
الرجوع الى أعلى الصفحة اذهب الى الأسفل
معاينة صفحة البيانات الشخصي للعضو http://hassanheha.forumn.org
metwally.mustafa
فريق أول
فريق أول


عدد الرسائل : 4211
العمر : 30
الموقع : Egypt
العمل/الترفيه : automation engineer
تاريخ التسجيل : 12/01/2009

مُساهمةموضوع: رد: من منتديات شركة سيمنس (( سؤال وجواب ))   الأحد 13 ديسمبر 2009 - 10:26

شكرا لك اخى الكريم

_________________
I am so far behind, I think i am first
الرجوع الى أعلى الصفحة اذهب الى الأسفل
معاينة صفحة البيانات الشخصي للعضو
mm
ملازم أول
ملازم أول


عدد الرسائل : 106
العمر : 27
تاريخ التسجيل : 25/09/2008

مُساهمةموضوع: رد: من منتديات شركة سيمنس (( سؤال وجواب ))   الأحد 13 ديسمبر 2009 - 21:45

الف شكر
maher
الرجوع الى أعلى الصفحة اذهب الى الأسفل
معاينة صفحة البيانات الشخصي للعضو
PLCMan
Admin


عدد الرسائل : 12306
العمر : 47
العمل/الترفيه : Maintenance manager
تاريخ التسجيل : 02/03/2008

مُساهمةموضوع: رد: من منتديات شركة سيمنس (( سؤال وجواب ))   الأحد 13 ديسمبر 2009 - 22:04



السؤال :

I’m going to upgrade my windows vista to windows 7 and I was wondering if my copy of Step7 is going to be compatible with windows 7, so if anyone can till if he tried step7 with windows 7 I’ll be very thankful for him



والسؤال هنا يتحدث عن عمل Step-7 على نظام التشغيل Windows-7

وسوف أنقل لكم الإجابات كما وردت مع حذف الأسماء فقط والتي توحي كلها بعدم الثقة الكاملة في العمل حتى الآن لأنه لا يوجد مصدر رسمي من سيمنس يعطي الصلاحية التامة للتشغيل فكلها مجرد تجارب وطرق مختلفة للبعض تتطلب مهارات خاصة وإليكم الردود :

الإجابة الأولى :


you must be careful during the upgrade operation , because many problems may meet u with Step 7 While working with step 7 on Windows 7,

and I Think That This thread will be useful for you
https://www.automation.siemens.com/WW/forum/guests/PostShow.aspx?PageIndex=1&PostID=167659&Language=en#top

والرابط السابق يشمل إجابات لنفس الموضوع


الإجابة الثانية :


How said ------ be careful. Is possible after upgrade to Windows 7, when you try to start Step7 to receive message
Your user rights do not include the use of Step7
And how ------ said - "This Windows may contain bugs

My opinion is also the same. Don't trust so much to Microsoft. Each new release from them "is perfect, faster, without bugs...", and suddenly just after official release of the product, they prepare Hotfix 1,2... or even SPs...So keep current position a little bit more and let's hope that really this new Windows would be better.



وكانت الإجابة الثالثة :

I have Windows 7 (Retail) Ultimate x64.

I have installed Step 7 v5.4 into the Windows Virtual PC. Using the virtual machine, run the automation license manager and transfer the licence onto the virtual machine.

Then I can run Step 7 on the Windows 7 desktop using XP Mode.

I have only installed today and so cannot say about long term usability or relability, but at least it installed. I could not get an install to succeed natively on Win7

No tests of communications (ie ethernet or USB) have been done yet. I have no hopes of getting USB to work!

This is for testing purposes and I will NOT be taking it to site

وهنا يقر صاحب الحل أن هذا لغرض الاختبار وليس موضع تنفيذ نهائي


وكانت الإجابة الرابعة :


usually, HattedOne, the communications works fine via ethernet and/or usb.

i didn't tried with win7, but when i was using vista, i installed winxp on vmware to run wincc 6.2. i could communicate using ie general nomally.

i also have a virtual machine running win98 and use it to communicate with S5 plcs via serial cable .

however, if your only communication option is a CP5512 or any other PCMCia card, forget it



والخلاصة أنه لم يصدر رد فعل رسمي من سيمنس حتى الآن بخصوص هذا الأمر فجدل التوافق بين سيمنس ونظام ويندوز ينتهي عند vista حتى الآن وكذلك فإن نظام windows-7 مازال حتى الآن في مراحلة الأولى والتجريبية ومن المتوقع أن يصدر له SP أو HotFix قريبا ربما بعدها يكون التوافق مع سيمنس قد ظهر تماما


_________________


أبـوروان
الرجوع الى أعلى الصفحة اذهب الى الأسفل
معاينة صفحة البيانات الشخصي للعضو http://hassanheha.forumn.org
metwally.mustafa
فريق أول
فريق أول


عدد الرسائل : 4211
العمر : 30
الموقع : Egypt
العمل/الترفيه : automation engineer
تاريخ التسجيل : 12/01/2009

مُساهمةموضوع: رد: من منتديات شركة سيمنس (( سؤال وجواب ))   الثلاثاء 15 ديسمبر 2009 - 12:42

شكرا لك اخى الكريم

_________________
I am so far behind, I think i am first
الرجوع الى أعلى الصفحة اذهب الى الأسفل
معاينة صفحة البيانات الشخصي للعضو
PLCMan
Admin


عدد الرسائل : 12306
العمر : 47
العمل/الترفيه : Maintenance manager
تاريخ التسجيل : 02/03/2008

مُساهمةموضوع: رد: من منتديات شركة سيمنس (( سؤال وجواب ))   الأربعاء 16 ديسمبر 2009 - 13:15



السؤال :

In case I use FM352-5 module as standalone without CPU, whether FM352-5 can read limit value alarm generated by I/O analog modules connected to it


والمعنى :

في حال قمت باستعمال مويول FM352-5 بشكل منفرد بدون CPU فهل يمكن توصيل وحدات إدخال وإخراج معه لقراءة حدود alarm


وكانت الإجابة :

It is not possible to connect any other modul to the FM352-5


لا يمكن توصيل أي موديول بوحدة FM352-5

وكانت هناك إجابة ثانية

The FM352-5 can run in stand-alone mode without a CPU, but only running its self-contained program. A CPU is required to pass data from the system (or any other card in the system) to the FM352-5 so it can respond to an input value or limit


يمكن لوحة FM352-5 أن تعمل وحها د ون CPU ولكنها تعمل ببرنامجها الموجود بها

ووحدة CPU تكون مطلوبة لتمرير البيانات من النظام إلى الموديول FM352-5 وبالتالي تتمكن من التعامل مع المدخلات والحدود


_________________


أبـوروان
الرجوع الى أعلى الصفحة اذهب الى الأسفل
معاينة صفحة البيانات الشخصي للعضو http://hassanheha.forumn.org
metwally.mustafa
فريق أول
فريق أول


عدد الرسائل : 4211
العمر : 30
الموقع : Egypt
العمل/الترفيه : automation engineer
تاريخ التسجيل : 12/01/2009

مُساهمةموضوع: رد: من منتديات شركة سيمنس (( سؤال وجواب ))   الخميس 17 ديسمبر 2009 - 2:55

شكرا لك اخى الكريم

_________________
I am so far behind, I think i am first
الرجوع الى أعلى الصفحة اذهب الى الأسفل
معاينة صفحة البيانات الشخصي للعضو
PLCMan
Admin


عدد الرسائل : 12306
العمر : 47
العمل/الترفيه : Maintenance manager
تاريخ التسجيل : 02/03/2008

مُساهمةموضوع: رد: من منتديات شركة سيمنس (( سؤال وجواب ))   الخميس 17 ديسمبر 2009 - 14:27



هذه المرة لم يكن الموضوع سؤال بالمعنى المفهوم وإنما كان توضيحا من أحد الأعضاء لمشكلة من المشاكل حيث كان الموضوع كالآتي :


Be careful with CPU 315-2 DP (315-2AH14-0AB0) V3.0.2. It has a serious firmware bug recognized by Siemens. Even a very simple program doesn’t work as expected if you overwrite a DB used by a FB (DB data passed as arguments to the FB).

The program works correctly if you monitor the DB using VAT and stops working if you stop the monitor. The problem occurs with every even download, every odd download makes it right. I tested the program on CPU313C and on CPU314C-2 DP and on them it works correctly all the time.

Siemens has promised a new firmware 3.0.3 in September, it was expected to be available in November 2009, but it was not released until now


حيث يطلب صاحب الموضوع من الجميع بالحذر عند التعامل مع الوحدة CPU 315-2 DP (315-2AH14-0AB0) V3.0.2 حيث أن بها عيب خطير في البرنامج مكتشف عن طريق سيمنس ومعترف به
حتى برنامج بسيط جدا لا يعمل كما هو متوقع في حالة إعادة الكتابة على DB مستخدم مع FB عندنقل البيانات من الدالة إلى بلوك البيانات
يعمل البرنامج بشكل صحيح وعندما تقوم بعمل Monitor لبلوك البيانات عن طريق جدول متغيرات VAT ويتوقف فجأة عندما توقف المراقبة Monitoring والمشكلة تحدث في كل مرة تقوم بعمل Download للبرنامج ومرات التحميل الفردية تصحح الخطأ وقد قمت بتجربة البرنامج على وحدات أخرى CPU313C و CPU314C-2 DP وعملت بشكل صحيح في كل الأوقات

وقد وعدت سيمنس بإصدار جديد من البرنامج Firmware في سبتمبر ويتوقع أن يكون متاحا في نوفمبر ولكنه لم يصدر حتى الآن وهو الإصدار V.3.0.3


وكان هناك رد وحيد في ديسمبر 2009

as i know the firmware will be released this month


والمعنى :

كما أعلم فإن هذا الإصدار سيصدر هذا الشهر

ولهذا نرجو من الأخوة الزملاء التنبه لهذا


_________________


أبـوروان
الرجوع الى أعلى الصفحة اذهب الى الأسفل
معاينة صفحة البيانات الشخصي للعضو http://hassanheha.forumn.org
محمود فيصل صبره
رقيب أول
رقيب أول


عدد الرسائل : 34
العمر : 43
الموقع : مصر
العمل/الترفيه : اعمال لوحات كنترول
تاريخ التسجيل : 30/12/2008

مُساهمةموضوع: رد: من منتديات شركة سيمنس (( سؤال وجواب ))   السبت 19 ديسمبر 2009 - 2:23

أشكرلكم كرمكم وسعة صدركم ****سؤال؟
كيفية توصيل الانكودر بأنواعه والتعامل معه برمجيا في S7 ؟
الرجوع الى أعلى الصفحة اذهب الى الأسفل
معاينة صفحة البيانات الشخصي للعضو
PLCMan
Admin


عدد الرسائل : 12306
العمر : 47
العمل/الترفيه : Maintenance manager
تاريخ التسجيل : 02/03/2008

مُساهمةموضوع: رد: من منتديات شركة سيمنس (( سؤال وجواب ))   السبت 19 ديسمبر 2009 - 23:32

محمود فيصل صبره كتب:
أشكرلكم كرمكم وسعة صدركم ****سؤال؟
كيفية توصيل الانكودر بأنواعه والتعامل معه برمجيا في S7 ؟

الأخ العزيز

يتم توصيل الانكودر واستخدامه عن طريق عمل configuration لمدخل Count input سواء كان ذلك متضمنا في CPU أو في أحد الكروت الوظيفية مثل FM350-2 حيث يتم استخدام Configuration tools والتي يتم توريدها مع الكارت في ضبط الوظيفة المطلوبة سواء كانت عداد أو قياس تردد أو قياس سرعة دورانية أو قياس وقت BW ويمكنك أخي العزيز أن تجد كل التفاصيل على أحد اللأمثلة في الإصدار التالي من سيمنس والذي يتضمن وصف تفصيلي لكل شئ بداية من التعريف وحتى الأمثلة التطبيقية العملية لأحد هذه الكروت الوظيفية

SIMATIC FM 350-2 counter module Installation and Parameter Assignment

https://support.automation.siemens.com/WW/llisapi.dll/csfetch/1105178/FM_350-2_counter_module_installation_and_parameter_assignment_manual_en-US.pdf


ونحن بصدد الإعداد للخوض في إطار هذا الموضوع عند استئناف موضوعات الدورة المتقدمة إن شاء الله


_________________


أبـوروان
الرجوع الى أعلى الصفحة اذهب الى الأسفل
معاينة صفحة البيانات الشخصي للعضو http://hassanheha.forumn.org
metwally.mustafa
فريق أول
فريق أول


عدد الرسائل : 4211
العمر : 30
الموقع : Egypt
العمل/الترفيه : automation engineer
تاريخ التسجيل : 12/01/2009

مُساهمةموضوع: رد: من منتديات شركة سيمنس (( سؤال وجواب ))   الأحد 20 ديسمبر 2009 - 11:39

شكرا لك اخى الكريم

_________________
I am so far behind, I think i am first
الرجوع الى أعلى الصفحة اذهب الى الأسفل
معاينة صفحة البيانات الشخصي للعضو
m_elshatr
رقيب أول
رقيب أول


عدد الرسائل : 34
العمل/الترفيه : Electrical power and Automation Engineer
تاريخ التسجيل : 26/10/2008

مُساهمةموضوع: رد: من منتديات شركة سيمنس (( سؤال وجواب ))   الأحد 20 ديسمبر 2009 - 16:32

جزاكم الله كل خير
الرجوع الى أعلى الصفحة اذهب الى الأسفل
معاينة صفحة البيانات الشخصي للعضو
PLCMan
Admin


عدد الرسائل : 12306
العمر : 47
العمل/الترفيه : Maintenance manager
تاريخ التسجيل : 02/03/2008

مُساهمةموضوع: رد: من منتديات شركة سيمنس (( سؤال وجواب ))   الثلاثاء 22 ديسمبر 2009 - 13:17



السؤال :


I want to use CPU313C to read an encorder with out extended modul. I now that CPU313C has three chanel for high frequency input. so, how to use it to connect the CPU313C with encorder



والمعنى :

أريد استخدام وحدة CPU313C للقراءة من إنكودر بدون استخدام موديول إضافي وأعرف أن الوحدة CPU313C لها ثلاث قنوات لدخل تردد عالي ، فكيف يتم استخدامها للقراءة من إنكودر ؟


وكانت الإجابة :

Perhaps you could start with S7-300 CPU 31xC Technological Functions . Take a look there and then we could continue

http://support.automation.siemens.com/WW/view/en/12429336


والمعنى :

ربما يمكنك البدء بالإصدار (( الدوال التكنولوجية للوحدات S7-300 CPU 31xC )) ألق نظرة هناك على الرابط ويمكن بعد ذلك الاستمرار

http://support.automation.siemens.com/WW/view/en/12429336


_________________


أبـوروان
الرجوع الى أعلى الصفحة اذهب الى الأسفل
معاينة صفحة البيانات الشخصي للعضو http://hassanheha.forumn.org
PLCMan
Admin


عدد الرسائل : 12306
العمر : 47
العمل/الترفيه : Maintenance manager
تاريخ التسجيل : 02/03/2008

مُساهمةموضوع: رد: من منتديات شركة سيمنس (( سؤال وجواب ))   الجمعة 25 ديسمبر 2009 - 11:26



السؤال :


My customer have a machine controlled by S7300 315 2DP and he want to control and supervise this machine at 8 places in factory (~ 50m) can I connect 1 PLC S7 300 and 8 HMI by profibus or profinet? Thanks for your helps

والمعنى :

أحد العملاء عنده ماكينة نظام التحكم فيها S7-300 CPU 315-2DP وهو يريد التحكم ومراقبة الماكينة من ثمانية أماكن مختلفة في المصنع على مسافة 50 متر تقريبا ، فهل يمكن توصيل وحدة PLC S7-300 ومعها ثمانية وحدات HMI باستخدام PROFIBUS or PROFINET ؟ وأشكركم للمساعدة


وكانت الإجابة :

Yes you can. My advice is to use Profinet because of high speed. 8 HMI will require some bandwidth, so its better to have a lot of it

والمعنى :

بالطبع تستطيع ذلك وأنصحك باستخدام PROFINET وذلك للسرعة العالية حيث أن ثماني وحدات HMI تتطلب سرعة عالية


_________________


أبـوروان
الرجوع الى أعلى الصفحة اذهب الى الأسفل
معاينة صفحة البيانات الشخصي للعضو http://hassanheha.forumn.org
PLCMan
Admin


عدد الرسائل : 12306
العمر : 47
العمل/الترفيه : Maintenance manager
تاريخ التسجيل : 02/03/2008

مُساهمةموضوع: رد: من منتديات شركة سيمنس (( سؤال وجواب ))   الجمعة 25 ديسمبر 2009 - 11:35



السؤال :

At the time being I am involved in a project that should operate 4 Stepper motors, I need to know which modules that I should use in the S7-300 family in order to achieve this goal.
If there is any manuals discribing basic function blocks that i should use, any tips & tricks, I will be greatful

والمعنى :

في الوقت الحالي أنا معني بمشروع يتطلب تشغيل عدد 4 محرك Stepper وأود أن أعرف أي موديول يجب استخدامه من عائلة S7-300 لتحقيق هذا الهدف
ولو كان هناك أي إصدار من سيمنس يصف الدوال الأساسية التي يجب استخدامها وأي ملاحظات أو نصائح فسوف أكون ممتن لذلك


وكانت الإجابة :

yes you can used FM 353 Positioning Module Which will provide the

Positioning module for stepper motors in machines with high clock pulse rates

Can be used for point-to-point positioning tasks and for complex traversing patterns

Here is the MLFB No. 6ES7-353-1AH01-0AE0
Link For the Maunal

http://support.automation.siemens.com/WW/view/en/2106357


والمعنى :

نعم يمكنك استخدام الموديول الوظيفي FM-353 والذي سوف يعطيك إمكانية التحكم الموضعي للمحركات والتي لها معدل نبضي عالي ( من انكودر )

ولها استخدامات عديدة وإليك رابط الكتالوج التفصيلي للموديول الوظيفي FM-353

http://support.automation.siemens.com/WW/view/en/2106357



_________________


أبـوروان
الرجوع الى أعلى الصفحة اذهب الى الأسفل
معاينة صفحة البيانات الشخصي للعضو http://hassanheha.forumn.org
metwally.mustafa
فريق أول
فريق أول


عدد الرسائل : 4211
العمر : 30
الموقع : Egypt
العمل/الترفيه : automation engineer
تاريخ التسجيل : 12/01/2009

مُساهمةموضوع: رد: من منتديات شركة سيمنس (( سؤال وجواب ))   السبت 26 ديسمبر 2009 - 0:13

شكرا لك اخى الكريم

_________________
I am so far behind, I think i am first
الرجوع الى أعلى الصفحة اذهب الى الأسفل
معاينة صفحة البيانات الشخصي للعضو
محمد الزوكاني
نقيب
نقيب


عدد الرسائل : 111
العمر : 50
تاريخ التسجيل : 06/07/2009

مُساهمةموضوع: رد: من منتديات شركة سيمنس (( سؤال وجواب ))   الأحد 27 ديسمبر 2009 - 0:57

الاخ ابوروان كيف يمكن حماية FB في نظام STEP7 ولكم جزيل الشكر
الرجوع الى أعلى الصفحة اذهب الى الأسفل
معاينة صفحة البيانات الشخصي للعضو
PLCMan
Admin


عدد الرسائل : 12306
العمر : 47
العمل/الترفيه : Maintenance manager
تاريخ التسجيل : 02/03/2008

مُساهمةموضوع: رد: من منتديات شركة سيمنس (( سؤال وجواب ))   الأحد 27 ديسمبر 2009 - 9:04



السؤال :

I would like to protect my FB with a password. But have absolutely no idea how to do this, is KNOW_HOW_PROTECT the only solution? And on the other hand how to protect FBs written in STL


والمعنى :

أريدحماية دالة FB بكلمة سر ولكن ليس لدي فكرة مطلقا عن عمل ذلك ، فهل KNOW_HOW_PROTECT هو الحل الوحيد وعلى الجانب الآخر كيف يتم حماية الدوال FB المكتوبة بطريقة STL


وكانت الإجابة :

You can set a block protection for blocks by adding the attribute KNOW_HOW_PROTECT when programming the block.

Activating block protection has the following effects:
If you later open a compiled block with the incremental STL editor, the statement part of the block cannot be opened anymore.
The declaration part of the block will only show the variables of declaration types VAR_IN, VAR_OUT and VAR_IN_OUT. The variables of the declaration blocks VAR and VAR_TEMP remain hidden.

When activating the block protection, the following applies:
The keyword is KNOW_HOW_PROTECT. It is entered before all other block attributes.
OBs, FBs, FCs and DBs can be protected this way.

The following SCL function is used to clearify inserting the line KNOW_HOW_PROTECT:


During the compilation, a function (in this example FC2) is created in the block folder. A lock on the block symbol in the SIMATIC Manager signifies the protected function.

In the last step, the SCL source is deleted. The content of the function cannot be altered or displayed anymore.

Attention:
After the deletion of the CFC chart and the SCL source, the block cannot be changed anymore and the Know How protection cannot be removed anymore.

وأترك لكم الإجابة كما هي لتتفكروا في كل كلمة فيها

وفيها ضمنيا إجابة على سؤال الأخ محمد الزوكاني


_________________


أبـوروان
الرجوع الى أعلى الصفحة اذهب الى الأسفل
معاينة صفحة البيانات الشخصي للعضو http://hassanheha.forumn.org
محمد الزوكاني
نقيب
نقيب


عدد الرسائل : 111
العمر : 50
تاريخ التسجيل : 06/07/2009

مُساهمةموضوع: رد: من منتديات شركة سيمنس (( سؤال وجواب ))   الثلاثاء 29 ديسمبر 2009 - 0:51

جزاك الله كل خير اخي الكريم وجعله الله في ميزان حسناتك ولكن يرجى التوضيح بشكل اكثر وفي حال كانت الكتابه بال FBD هل يمكن عمل الحمايه وكدلك كيف يمكن فتح الحمايه والتعديل داخل FB
الرجوع الى أعلى الصفحة اذهب الى الأسفل
معاينة صفحة البيانات الشخصي للعضو
metwally.mustafa
فريق أول
فريق أول


عدد الرسائل : 4211
العمر : 30
الموقع : Egypt
العمل/الترفيه : automation engineer
تاريخ التسجيل : 12/01/2009

مُساهمةموضوع: رد: من منتديات شركة سيمنس (( سؤال وجواب ))   الثلاثاء 29 ديسمبر 2009 - 9:07

شكرا لك اخى الكريم

_________________
I am so far behind, I think i am first
الرجوع الى أعلى الصفحة اذهب الى الأسفل
معاينة صفحة البيانات الشخصي للعضو
ensan me
جندي
جندي


عدد الرسائل : 4
العمر : 30
الموقع : www.isgeg.com
العمل/الترفيه : فنى كهرباء تحكم ألى مبرمج
تاريخ التسجيل : 16/02/2010

مُساهمةموضوع: هاااااااااااااااااام وعاااااااااااااااااجل   الثلاثاء 16 فبراير 2010 - 10:29

ا الاخ العزيز plcman
تحيه طيبه و بعد
ارجو من سيادتك الرد على هذا السؤال وذلك للاهميه
كيف يتم عمل set clock for cpu 313c-2db ببرنامج ال s7 عن طريق sfc0 وضبط ساعة الوحدة مع جهازالكمبيوتر لاننى حاولت ان انفذ set sfc0 ولكن لم اتوصل الى كيفية كتابة المدخلات ل sfc0
وكيفية استخدام الساعة فى البرنامج عن طريق word او dword لتشغيل عداد او تايمر
الرجوع الى أعلى الصفحة اذهب الى الأسفل
معاينة صفحة البيانات الشخصي للعضو http://www.facebook.com/pages/%D8%A7%D9%84%D9%85%D9%85%D9%8A%D8%
PLCMan
Admin


عدد الرسائل : 12306
العمر : 47
العمل/الترفيه : Maintenance manager
تاريخ التسجيل : 02/03/2008

مُساهمةموضوع: رد: من منتديات شركة سيمنس (( سؤال وجواب ))   الثلاثاء 16 فبراير 2010 - 14:07

ensan me كتب:
ا الاخ العزيز plcman
تحيه طيبه و بعد
ارجو من سيادتك الرد على هذا السؤال وذلك للاهميه
كيف يتم عمل set clock for cpu 313c-2db ببرنامج ال s7 عن طريق sfc0 وضبط ساعة الوحدة مع جهازالكمبيوتر لاننى حاولت ان انفذ set sfc0 ولكن لم اتوصل الى كيفية كتابة المدخلات ل sfc0
وكيفية استخدام الساعة فى البرنامج عن طريق word او dword لتشغيل عداد او تايمر

الأخ العزيز

برجاء الرجوع للموضوع التالي حيث به تفصيل للمطلوب وأرجو أن يكون فيه ردا على سؤالك وفي حالك وجود أي استفسارات فنحن في الانتظار إن شاء الله

http://hassanheha.forumn.org/montada-f1/topic-t2045-161.htm

مع خالص التمنيات بالتوفيق


_________________


أبـوروان
الرجوع الى أعلى الصفحة اذهب الى الأسفل
معاينة صفحة البيانات الشخصي للعضو http://hassanheha.forumn.org

من منتديات شركة سيمنس (( سؤال وجواب ))
استعرض الموضوع السابق استعرض الموضوع التالي الرجوع الى أعلى الصفحة
صفحة 2 من اصل 18انتقل الى الصفحة : الصفحة السابقة  1, 2, 3 ... 10 ... 18  الصفحة التالية

صلاحيات هذا المنتدى:لاتستطيع الرد على المواضيع في هذا المنتدى
منتدى التحكم الآلي والإلكترونيات :: منتديات الحاكمات المنطقية PLC :: منتديات سيمنس Siemens-
انتقل الى:
